Как сделать макет из бумаги своими руками

В этой статье кратко описано как можно изготовить макет из простых материалов у себя дома. На примере данного делового центра со множеством сложных элементов и разрезов показаны способы работы с бумагой и методы ее трансформации в объемные формы.
Материалы: плотная тонированная бумага, самоклеющиеся ПВХ пленки, двусторонний скотч, клей ПВА, детская цветная бумага, черенок от кисточки(для шпиля). Инструменты: Ножницы, металлические линейки разных размеров, бумажный нож, циркуль и те инструментов про которые я забыл.

Фасад№1 Для того чтобы показать толщину стены до рамы окна нам приодеться подклеить ребра нужной ширины к основному элементу. делать это следует аккуратно намазывая ПВА на край ребер жесткости.

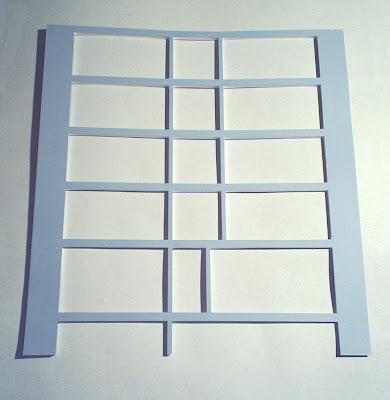

Далее подклеиваем рамы и основу для декоративных элементов

На двусторонний скотч приклеиваем темную автотонировку

Фасад №2.

Разрез1. Отрезаем от здания неинтересные хвосты, для этого придется показать два разреза. Из серой бумаги выполняются те части, которые попадают в область разреза.

К сожалению в область разреза попадает очень много элементов. Их все нужно показать.

Так выглядят внутренние перегородки и окна изнутри здания. Внутренние окна фиксируются к наружным посредством оставшейся не использованной второй стороной скотча.

Приклеиваем два фасада к разрезу.

Дыра в стене это естественно еще один разрез, который буквально выпотрошит это здание насквозь.

Сквозной разрез. Делаем "гильзу" куда в дальнейшем вставим "кишки".

Крепим ее к фасадам

О чудо!!!!!!!

Фасад№3

О, а это еще один разрез. Но о нем позже.

Обратите внимание! На этом фото виден разрез, который конструктивно нельзя было показать полностью. Внизу часть стены открывается и скоро будет показывать еще один уголок дома.
